Prägung feinster Strukturen

Sprengprägung von Strukturen in Metall

Dass Sprengstoff die Struktur selbst sehr filigraner und weicher Objekte mit erstaunlich hoher Abbildungspräzision in harte Metalloberflächen übertragen kann, ist überraschend. Denn mittels Sprengprägung können sogar die nur wenigen hundertstel Millimeter feinen Leitbündel (Faszikel) eines Laubblattes detailgetreu und dauerhaft in harten Metalloberflächen verewigt werden. Damit lassen sich Stahloberflächen schnell und mit höchstem Präzisionsgrad fast beliebig gestalten.

Voriger

Sprengprägung nur mit brisantem Sprengstoff möglich

Der Gedanke an Sprengstoff führt oft zu Assoziation seiner zerstörerischen Auswirkung. In diesem Beitrag möchte ich beschreiben, wie sich mittels hochenergetischem Sprengstoff eine Sprengprägung selbst von weichen Objekten, wie z. B. eines Laubblattes, in einer überraschend hohen Detailtreue in eine Metalloberfläche herstellen lässt. Zufriedenstellende Ergebnisse, d. h. die Übertragung auch filigraner Strukturen mit hoher Detaillierung, werden jedoch nur mit hochbrisanten Sprengstoffen erreicht. Diese setzen sich detonativ mit einer Geschwindigkeit von ca. 7 000 bis 8 000 Metern pro Sekunde um. Hierzu zählen brisante Explosivstoffe, wie Hexogen (RDX), Nitropenta und deren Gemische, wie beispielsweise Composition 4 (C-4 oder C4). Der Volksmund bezeichnet diese Explosivstoffe fälschlicherweise als Plastiksprengstoff – leider verleitet durch die Medienwelt seit Jahrzehnten, denn Kunststoffe sind kein Bestandteil von plastic explosives.

Explosion erzeugt Druck von ca. 80 000 Bar

Bei der Herstellung der “Prägung” wird das zu strukturierende Objekt direkt auf die Oberfläche des Werkstückes gelegt. Anschließend überträgt die Zündung einer aufgelegten Sprengfolie dessen Struktur auf die Metalloberfläche. Der starke Impuls der Explosion kann dabei sehr dünne Werkstücke zerstören; diese sollten daher mindestens 5 mm stark sein.

Die Positionierung des Blattes spielt für das Ergebnis eine entscheidende Rolle. Denn nur wenn die Blattrückseite auf der Metalloberfläche aufliegt, werden seine Fazikelstrukturen präzise abgebildet. Die Stoßwelle der Explosion führt dabei zu einer zusätzlichen Härtung des Werkstücks. Maßgeblich für die Qualität der Prägung ist die Homogenität und die Dosierung des Sprengstoffs. Dieser erzeugt bei seiner Detonation (rechnerisch findet die Explosion im Zeitraum von nur 50 millionsel Sekunden statt) einen gleichmäßig verteilten Druck von rund 80 Tonnen pro Quadratzentimeter (!) über das Werkstück. Die dabei entstehende Temperatur von über 1000 °C zerstört das Laubblatt rückstandsfrei. Übrig bleibt eine schwarze Schmauchspur, die sich über die Fläche der aufgelegten Sprengfolie abzeichnet.

Sprengprägung ist keine Prägung im eigentlichen Sinne

Das zu übertragene Material wird im Grunde genommen nicht in das Werkstück “geprägt”. In diesem Sinne erscheint das abgebildete Objekt also nicht vertieft dargestellt. Stattdessen “stört” das zu strukturierende Objekt die Explosionsfront entsprechend seiner Struktur. Damit bilden sich Erhebungen in der Metalloberfläche aus, das heißt, die abgebildete Struktur steht leicht hervor.

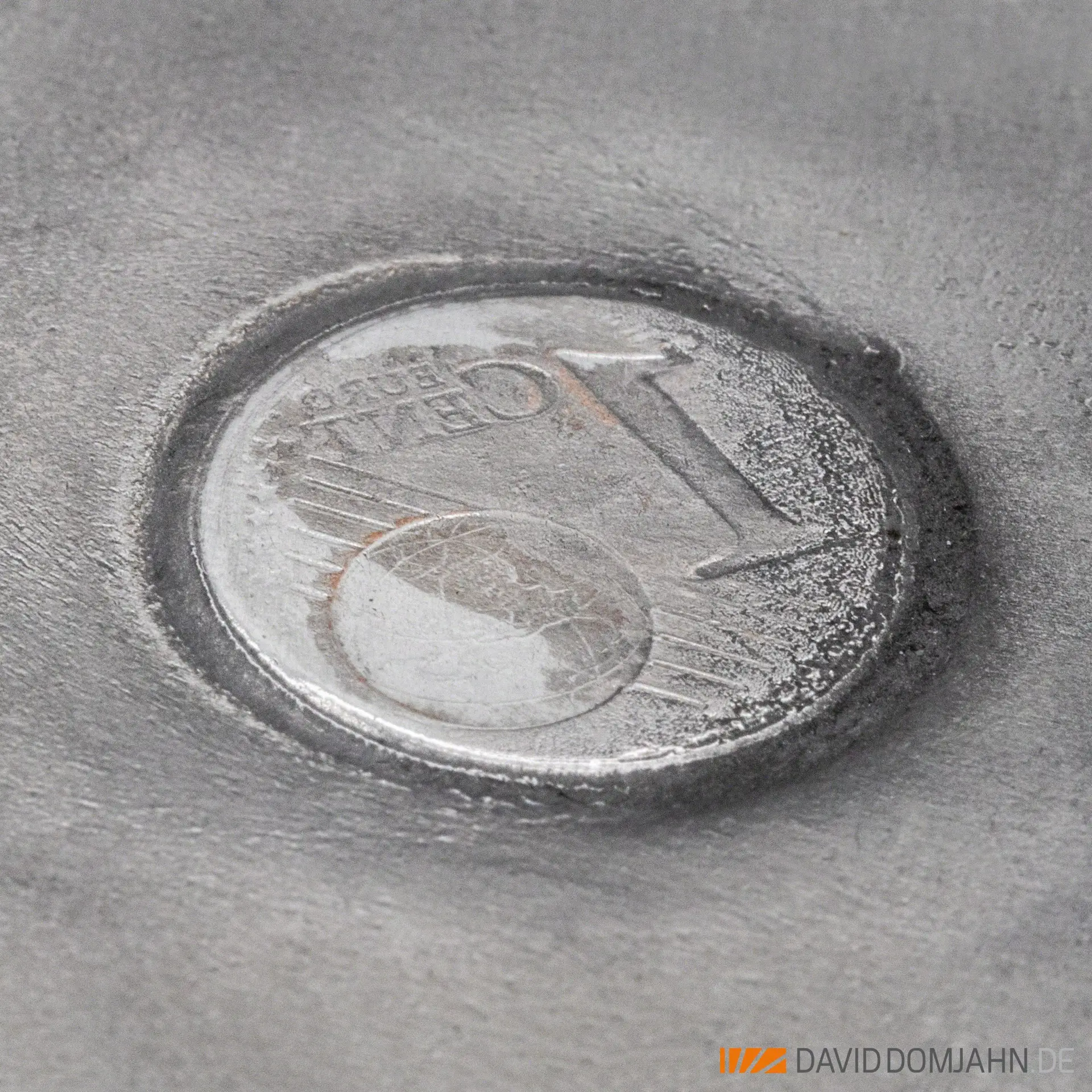

Im nebenstehenden Beispiel eines 1-Cent-Stücks kann dies nur erahnt werden. Während durch die Explosion der Sprengfolie das umliegende Material komprimiert wird, bleibt es an Stellen, bei denen das Geldstück aufliegt, folglich in erhöhter Form bestehen. Das zu übertragende Objekt verbrennt bei der Sprengung oder wird pulverisiert (zur Prägung verwendete Münzen habe ich nach keiner meiner vielen Versuche jemals wiedergefunden).

Die Zerstörung von Münzen und Geldscheinen in Deutschland ist übrigens nicht verboten. Dies gilt aber nicht für das Ausland. So ist es etwa in den USA untersagt, Dollar-Scheine oder Münzen zu vernichten. Wer es dennoch tut, muss mit einer Geld- oder sogar mit einer Haftstrafe rechnen. In Thailand ist übrigens nicht nur die Zerstörung des Geldes verboten: Wer versehentlich oder absichtlich auf einen Geldschein mit Abbildung des Königs Bhumibol Rama IX tritt, muss bereits mit einer Gefängnisstrafe rechnen. Wegen Majestätsbeleidigung.

Lichteinfall und -art lässt Sprengprägung unterschiedlich erscheinen

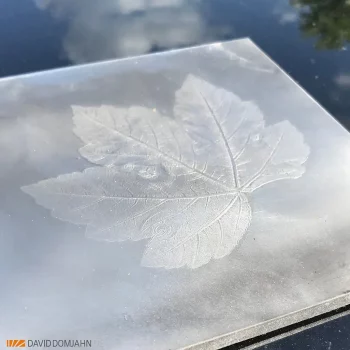

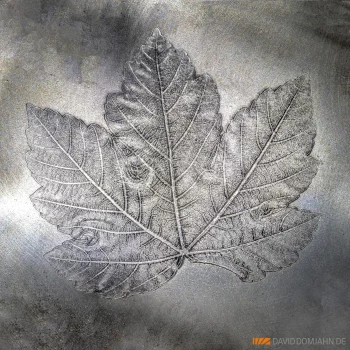

Die entstehenden äußerst feinen Strukturen gesprengter Objekte erscheinen je nach Lichteinfall unterschiedlich. Eine Änderung des Lichteinfallwinkels oder die Art der Beleuchtung lässt das Werkstück jeweils im “anderen Licht” erscheinen. So zeigt das linke Bild die Sprengprägung eines Bergarhornblattes in eine Edelstahlplatte bei Tageslicht, rechts bei Neonlicht.

Die besten Ergebnisse werden übrigens mit Laubblättern erzielt, sofern diese eine “fühlbare” strukturierte Blattunterseite aufweisen. Dies ist beispielsweise bei Bergahorn, Brombeere und Walnuss der Fall. Wäre nicht aber auch eine Sprengprägung von Baumfarn ein Versuch wert?

Abbildung selbst nanometerfeiner Strukturen mittels Sprengprägen?

Die erhaltene Auflösung, mit der man Strukturen übertragen kann, reicht bis in den zweistelligen Nanometerbereich. Damit lassen sich selbst filigrane Objekte, wie Haare, Sandkörner oder die Struktur von Holz, Holzmaserungen und Textilien (siehe Bild) in fast alle Metalloberflächen detailgetreu übertragen. Selbst zur Fixierung eingesetzte Klebefilmstreifen sind nach der Sprengung sichtbar.

Diese Präzisionsleistung ist geeignet, selbst Hologramme in Stahl zu übertragen. Hierzu hat das Fraunhofer Institut für Chemische Technologie in Berghausen (bei Karlsruhe) unlängst Lösungen gegen Produktpiraterie entwickelt. Ein sogenannter Nickel-Shim, der für die Anfertigung von Hologrammen verwendet wird, wie man sie z. B. auf Fahrkarten zur Fälschungssicherung kennt, wurde sprengtechnisch in Stahl spiegelverkehrt übertragen. Dieses nun mit dem Hologramm versehene Werkstück kann jetzt im Weiteren z. B. als Spritzgussform für Kunststoffteile eingesetzt werden, um Produkte mit dem Hologramm zu versehen. Produktfälschungen / Plagiate werden so erschwert. Im Gegensatz zum weichen Nickel-Shim verschleißt die sprenggeprägte Stahlvorlage bei dem Verfahren weniger schnell. Positiv ist die zusätzliche Härtung der Metalloberfläche durch die Sprengung.

Nicht jedes Material ist als Werkstück für Sprengprägungen geeignet

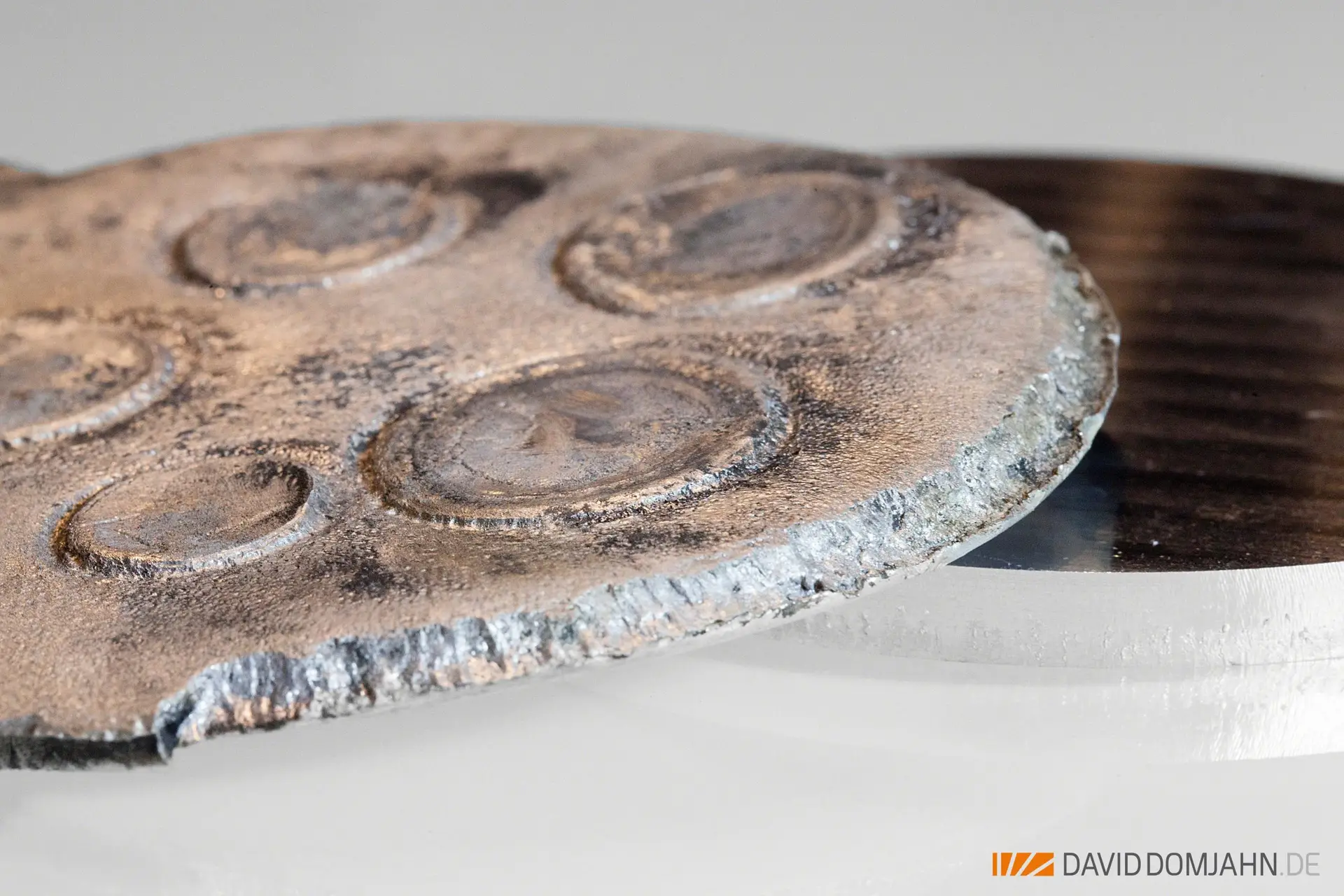

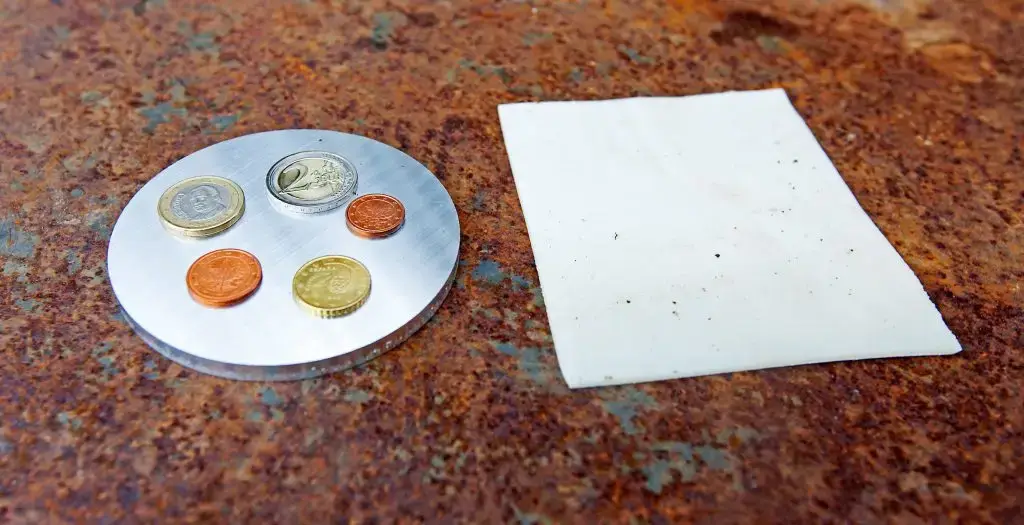

Ideale Werkstücke für Prägung mit Hilfe von Sprengstoff sind vorwiegend härtere Materialien, wie beispielsweise herkömmlicher Stahl, Edelstahl, Messing aber auch Kupfer. Aluminium hingegen ist zu weich, so dass übertragene Strukturen dort nur unscharf ausgebildet werden. Das Beispiel einer Sprengprägung von Münzen in eine Aluminiumscheibe zeigt dies eindrucksvoll. Verwendet wurde hier Semtex SE10-Sprengfolie. Die Strukturen der Münzen erscheinen lediglich verschwommen. Zudem zerfranst die Detonation das Werkstück am Rand.

(Fast) unbegrenzte Möglichkeiten mit Explosivstoff?

Kreativen Ideen sind fast keine Grenzen gesetzt. Angefangen vom sprenggeprägten Portrait, die Übertragung des Firmenlogos in Metall, das Erstellen von Kunstobjekten bis hin zur fälschungssicheren und dauerhaften Kennzeichnung von Produkten: all dies ist nur ein paar Gramm Sprengfolie und einem Sprengzünder möglich.

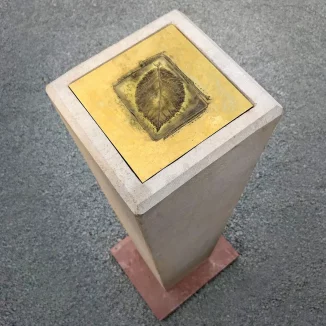

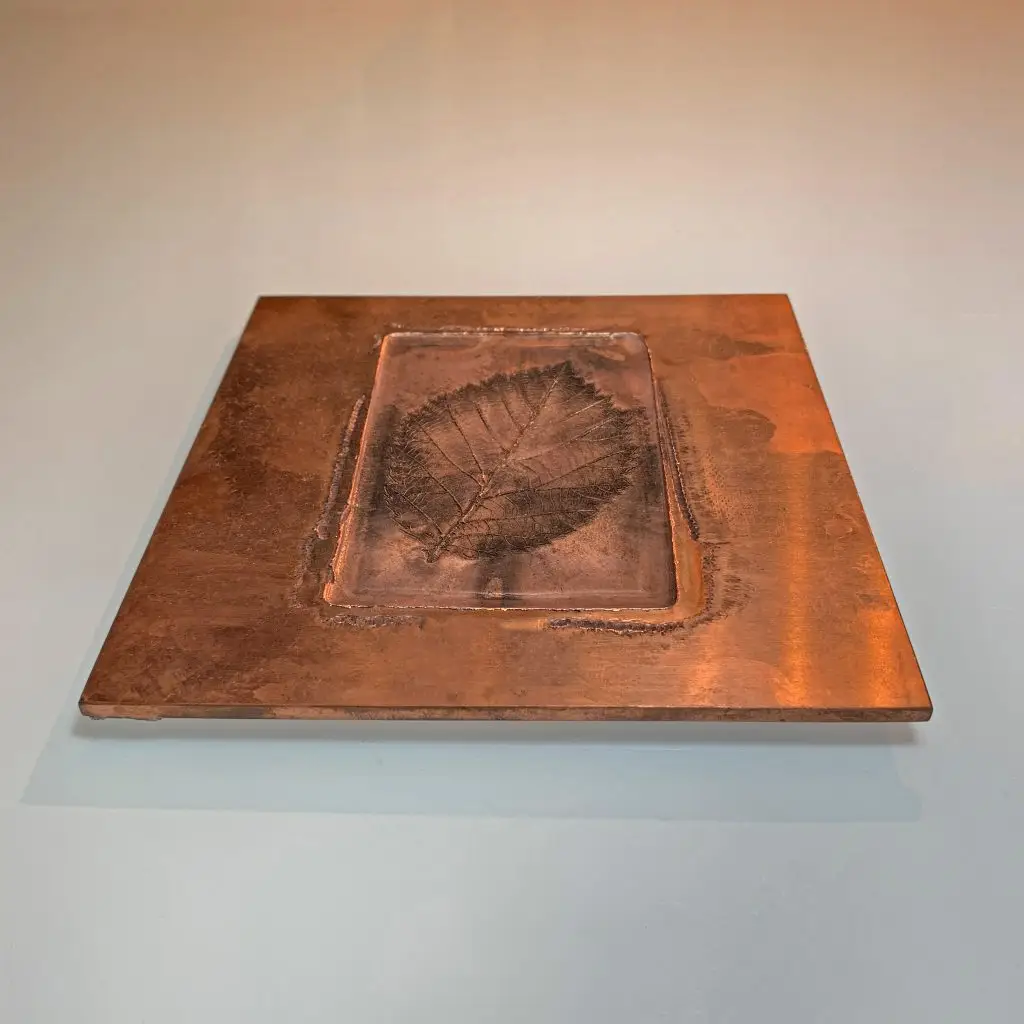

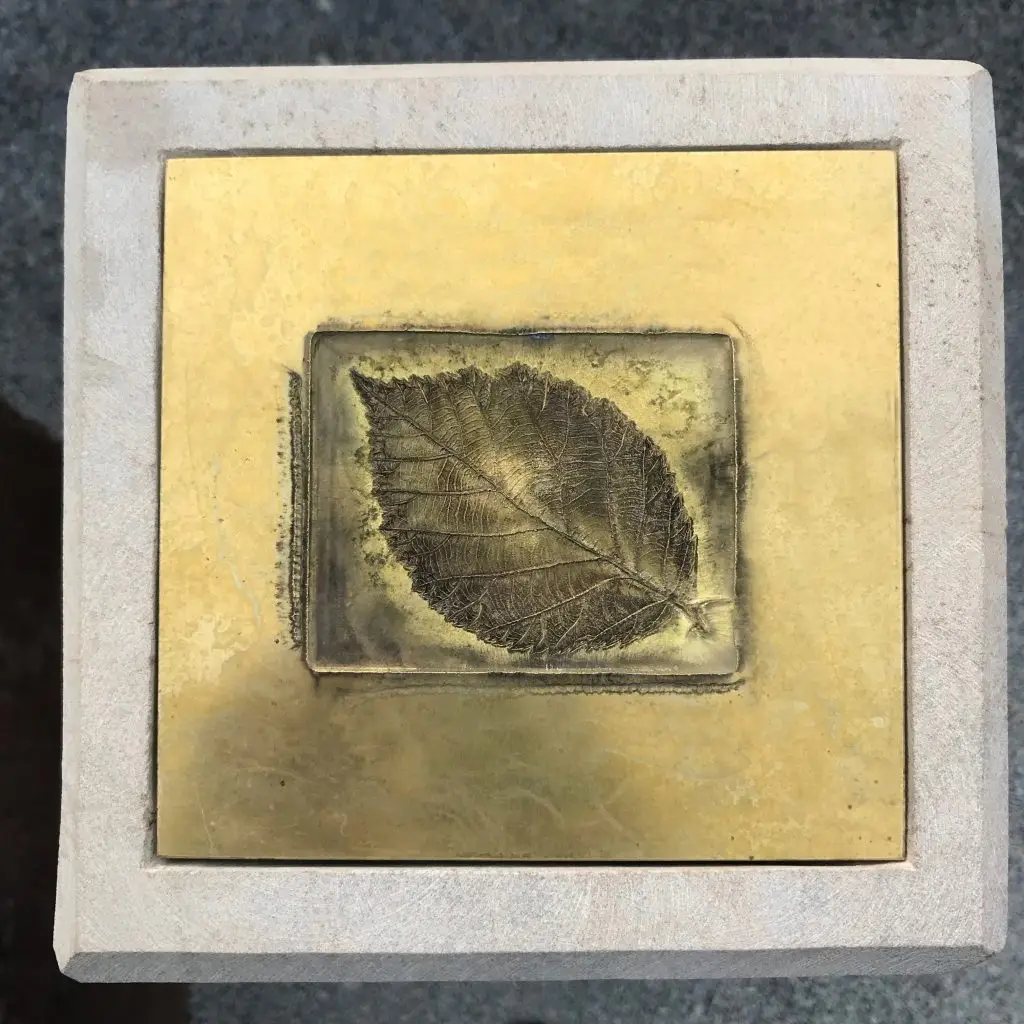

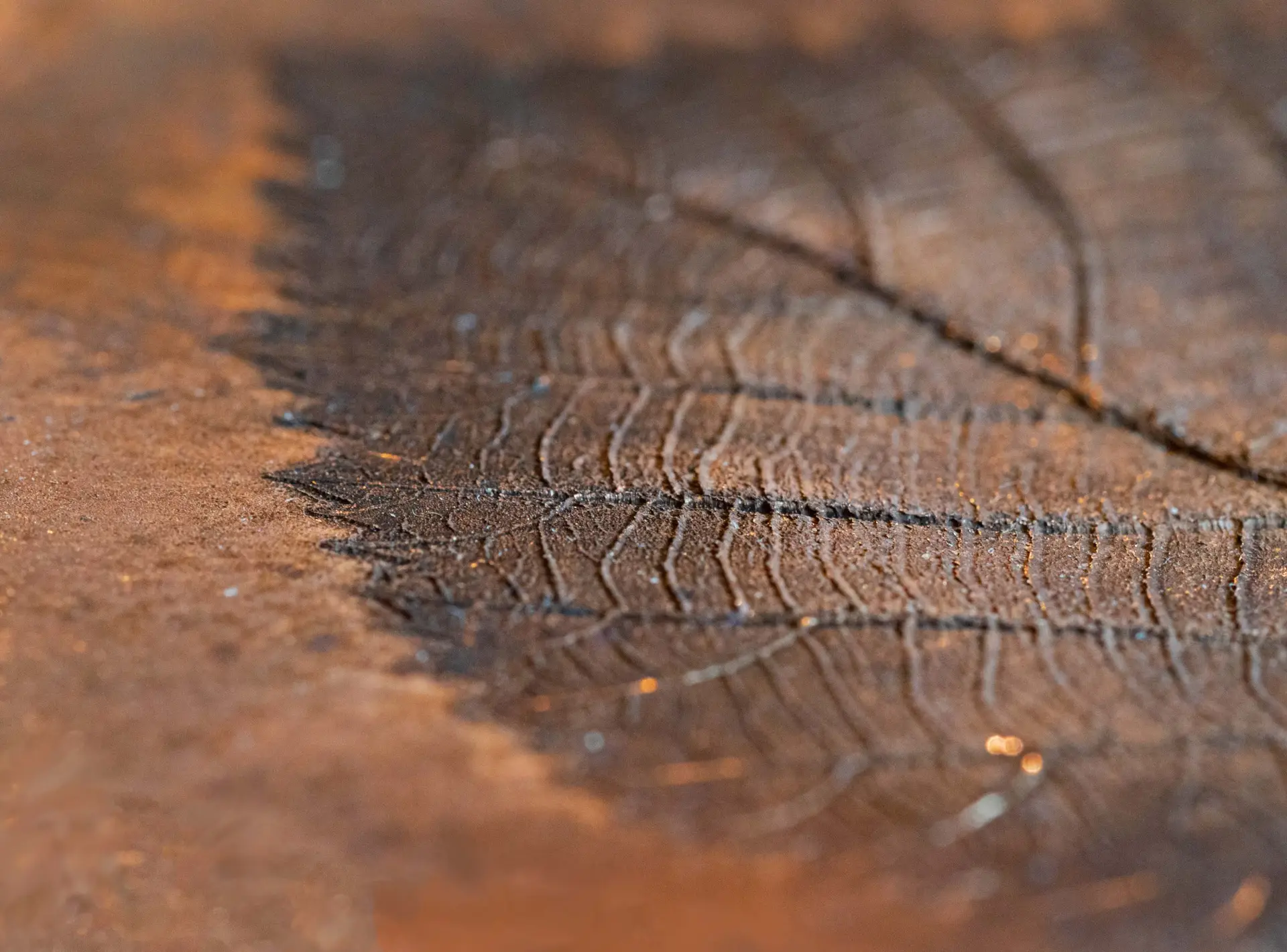

So entstand beispielsweise die Sprengprägung eines Brombeerblattes in eine Messingplatte. Der Bildhauer Bernd Dennig hat diese dann in eine Stele aus Sandsein eingefasst.

Interesse? Ich freue mich auf Ihre Nachricht.
